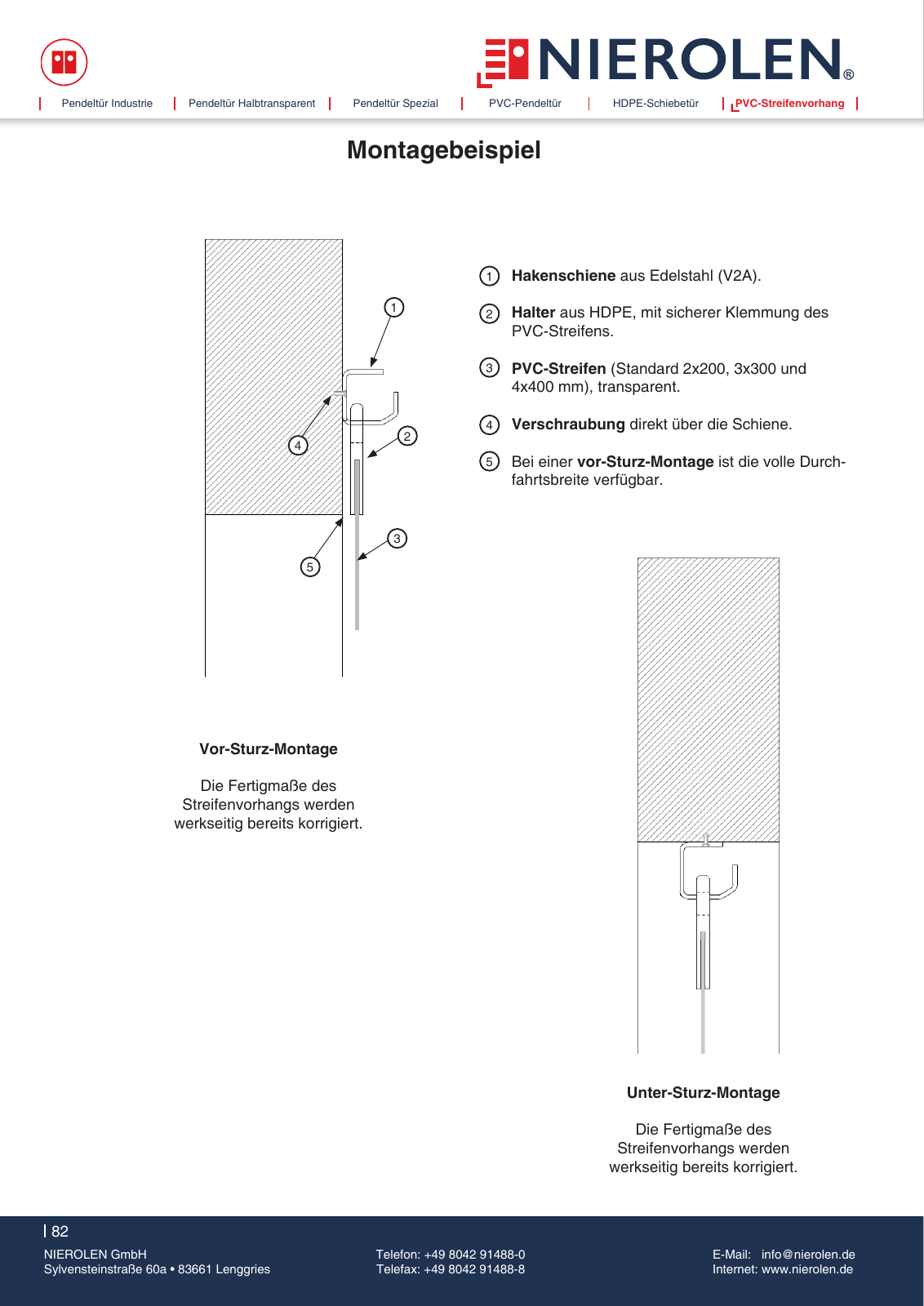

82 NIEROLEN GmbH Sylvensteinstraße 60a 83661 Lenggries Telefon 49 8042 91488 0 Telefax 49 8042 91488 8 E Mail info nierolen de Internet www nierolen de Pendeltür Industrie Pendeltür Halbtransparent Pendeltür Spezial PVC Pendeltür HDPE Schiebetür PVC Streifenvorhang Montagebeispiel Vor Sturz Montage Die Fertigmaße des Streifenvorhangs werden werkseitig bereits korrigiert Unter Sturz Montage Die Fertigmaße des Streifenvorhangs werden werkseitig bereits korrigiert 1 2 3 4 1 Hakenschiene aus Edelstahl V2A 2 Halter aus HDPE mit sicherer Klemmung des PVC Streifens 3 PVC Streifen Standard 2x200 3x300 und 4x400 mm transparent 4 Verschraubung direkt über die Schiene 5 Bei einer vor Sturz Montage ist die volle Durch fahrtsbreite verfügbar 5
